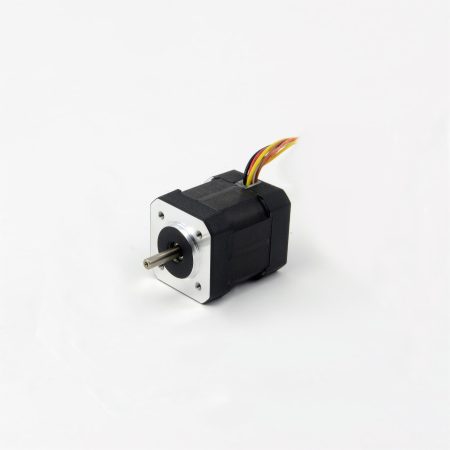

Bezkefkové DC motory

Príruba NEMA                        1,7″ – 42 mm štvorcová
Typ vinutia                              Delta
Hallov uhol snímača             120 [° elektrický uhol]
Menovité napätie                   24,00 [Volt]
Rýchlosť                                   4000 [rpm]
Poliaci                                       8
3.                                               fáza
Krútiaci moment                    7,50 [Ncm] min.
Výkon                                       26,00 [W]
Fázový odpor                          1,8 [Ohm] ± 10 [%]
Fázová indukčnosť                2,60 [mH] ± 20 [%]
Konštanta krútiaceho momentu              0,035 [Nm/A]
B.E.M.F.                                                       3,66 [Vrms/Krpm]
Menovitý prúd                                            54,00 [A/ph]
Zotrvačnosť rotora                                     24,0 [g.cm²]
Počet vodičov 3 vodiče pre napájanie   + 5 vodičov pre Hallov senzor
Pripojenie                                                    Výstup vodičov
Teplota okolia                                             -20 [°C] ~ +40 [°C]
Nárast teploty                                              80 [K]
Vlhkosť                                                          15 [%] ~ 90 [%]
Izolačný odpor                                             100 [Mohm min.]
Dielektrická pevnosť                                  500 [Vcc 1 minúta]
Trieda izolácie                                             Trieda B, 130°C
Trieda ochrany                                             IP30
Max. radiálne zaťaženie hriadeľa             28 [N]
Max. axiálne zaťaženie hriadeľa               10 [N]
Radiálna vôľa hriadeľa                               0,020 [mm] max.
Radiálna vôľa hriadeľa                              460 [g.] zaťaženie
Axiálna vôľa hriadeľa                                 0,025 [mm] max.
Axiálna vôľa hriadeľa                                400 [g.] zaťaženie
Dĺžka                                                             41,00 [mm]
Rozmery                                                       V x D x Š 42,0 [mm] x 42,0 [mm] x 41,0 [mm]
Hmotnosť                                                     0,30 [Kg.]
