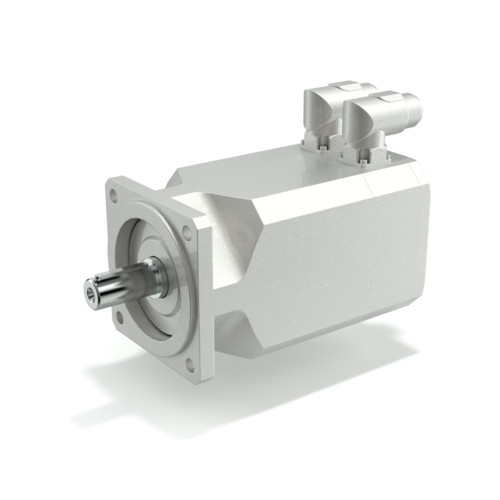

Séria BMD
Popis
Sú vyrobené s použitím technológie „vystúpený pól“. Rozmery motora sú výrazne zmenšené, so značnými výhodami z hľadiska hustoty krútiaceho momentu, celkových rozmerov a dynamického výkonu.
Vďaka vysokej kvalite a výkonu neodymových magnetov želeža bóru vzácnych zemín, maximalizuje výkon aj v prípade veľmi vysokého zrýchlenia a preťaženia bez rizika demagnetizácii magnetov.
Krútiace momenty
1.7 Nm … 34 Nm
Menovité otáčky
3000, 4500 min-1 (voliteľné)
Napájanie zdroja
230, 400 Vac
Zotrvačnosť
0.04 … 2.82 (Kgm2 x 10-3)
Certifikáty
2006/95/EC (LVD) a 2004/108/EC (EMC)
Electromagnetická Brzda (voliteľná)
24 Vdc
Prídavný zotrvačník (voliteľný)
0.05 … 9.9 (Kgm2 x 10-3)
Spätná väzba
Resolver
Enkóder jednotáčkový / viacotáčkový Hiperface a EnDat (voliteľné)
Bezsnímačové ( voliteľné)
Stupeň ochrany
IP65
IP67 (voliteľné)
Teplotný snímač
PTC
KTY (voliteľné)
Certifikát
CE
Špecifikácia
|
Typ
|
Kr. moment Nm
|
|
|---|---|---|
|
BMD 65
|
1.7
|
|
|
BMD 82
|
3.2
|
|
|
BMD 102
|
7.2
|
|
|
BMD 118
|
10.2
|
|
|
BMD 145
|
16.8
|
|
|
BMD 170
|
34
|
