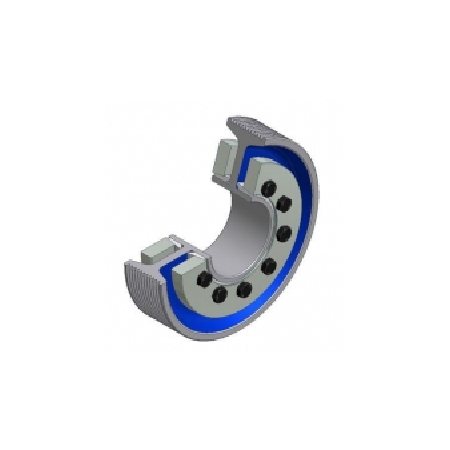

Zverné upínacie púzdro MAV 2008 poskytuje pevné spojenie s nulovou vôľou medzi hriadeľom a nábojmi ako sú ozubené kolesá, remenice, páky, rotory a iné.
Špecifikácia Upínacie púzdro MAV 2008
Charakteristika produktu
- vonkajšie blokovacie zariadenie pre dutý hriadeľ (náboj) – spojenie hriadeľa
- samouvoľňovacie kužele, mazané MoS2 (μ = 0,05)
- skrutky musia byť namazané MoS2 (μ = 0,10)
- pozinkované vonkajšie krúžky
- O-krúžok medzi vonkajšími krúžkami od veľkosti d = 140 mm a viac
- MAV 2008: štandardná séria, stredná kapacita
- vo verziách HALF HC a HT je výkon znížený o 50 %
- tolerancia vonkajšieho priemeru náboja: h8
- povrchová úprava hriadeľa a náboja Ra < 3,2 μm
- kontaktná plocha hriadeľ – vŕtanie náboja odmastená a suchá (μ = 0,15)
Zloženie

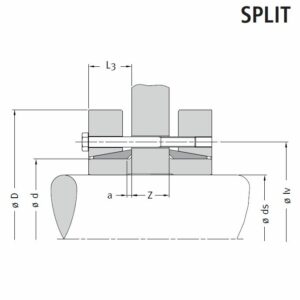

- štrbinový vnútorný krúžok delený (množstvo 2 v delení, 1. množstvo v HC a HT)

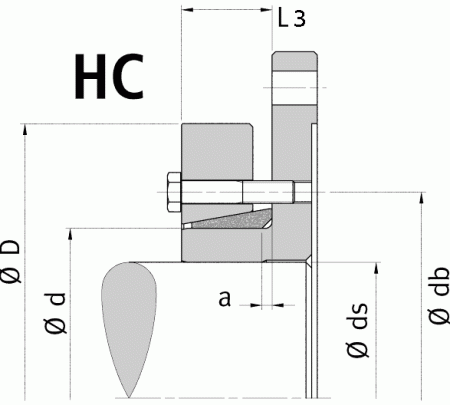

- predný vonkajší krúžok (delený, HC)
- zadný vonkajší krúžok (delený, HT)
- skrutky sú dodávané samostatne na požiadanie
