MAV 2208 pre ťažké zaťaženie SPLIT, HC, HT verzia

Zverné upínacie púzdro MAV 2208 poskytuje pevné spojenie s nulovou vôľou medzi hriadeľom a nábojmi ako sú ozubené kolesá, remenice, páky, rotory a iné.

Špecifikácia Upínacie púzdro MAV 2208

Charakteristika produktu

  • vonkajšie blokovacie zariadenie pre dutý hriadeľ (náboj) – spojenie hriadeľa
  • samouvoľňovacie kužele, mazané MoS2 (μ = 0,05)
  • pozinkované vonkajšie krúžky
  • O-krúžok medzi vonkajšími krúžkami od veľkosti d = 140 mm a viac
  • MAV 2208: ťažká séria, vysoká kapacita
  • vo verziách HALF HC a HT je výkon znížený o 50 %
  • tolerancia vonkajšieho priemeru náboja: h8
  • povrchová úprava hriadeľa a náboja Ra < 3,2 μm
  • kontaktná plocha hriadeľ – vŕtanie náboja odmastená a suchá (μ = 0,15)

Vlastnosti

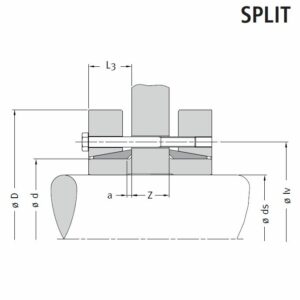

  • štrbinový vnútorný krúžok delený (množstvo 2 v delení, 1. množstvo v HC a HT)
  • predný vonkajší krúžok (delený, HC)

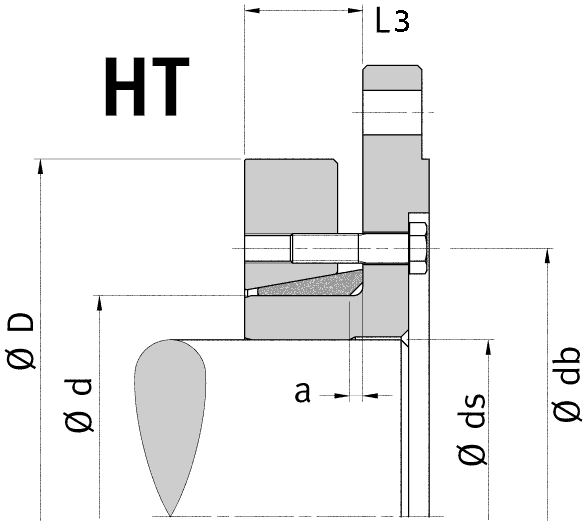

  • zadný vonkajší krúžok (delený, HT)
  • skrutky sú dodávané samostatne na požiadanie

Súbory na stiahnutie
