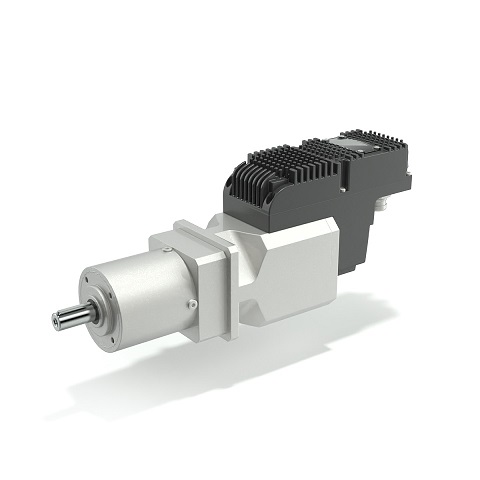

Séria TR

Veľmi nízka vôľa, plynulá prevádzka, jednoduchá montáž motora a početné konfigurácie výrobkov ako štandardné možnosti sú jedny z mnohých vynikajúcich vlastností TR . Táto všestranná séria má k dispozícii niekoľko konfigurácií: voľný vstupný hriadeľ, pravý uhol na vstupe, pravý uhol na výstupe.

Veľkosti
053/060/080/105/130/160/190

Prevodové pomery
3 … 1000

Maximálna radiálna sila
500 … 14 000 N

Stupeň ochrany
IP65

Rýchlosť vstupu
Do 6000 min-1

Rozsah krútiaceho momentu
20 … 1 000 Nm

Štandardná vôľa
v línii
1-stupňová < ako 3 arcmin
2-stupňová < ako 3 arcmin
3-stupňová < ako 5 arcmin

Pravouhlé „K“/“G“/“MB“
2-stupňová < ako 3 arcmin
3-stupňová < ako 3 arcmin
4-stupňová < ako 5 arcmin

Torzná tuhosť
1 … 130 Nm/arcmin

Mazanie
Štandardné; určené pre potravinársky priemysel

Výstup
Hladká, bezdrážková hriadeľ; drážkovaná hriadeľ

Vstup
Adaptér motora; Plná vstupná hriadeľ; bez adaptéru motora

Špecifikácia Séria TR



Typ Kr.moment (Nm)
TR 053 20
TR 060 30
TR 080 70
TR 105 170
TR 130 450
TR 160 700
TR 190 1000
