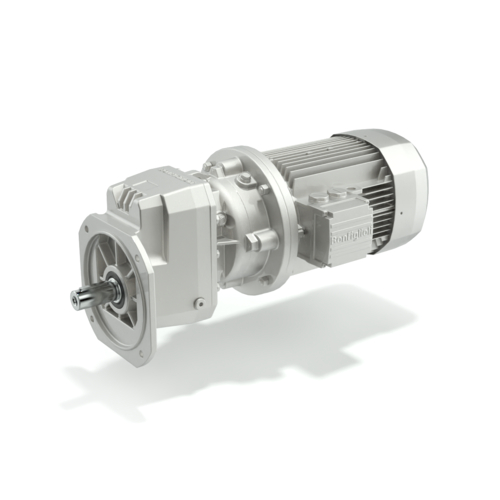

Jednostupňové prevodovky SÉRIA S
Jednostupňové prevodovky SÉRIA S predstavujú jednoduchú a výkonnú sériu od spoločnosti Bonfiglioli. Tieto prevodovky s paralelným hriadeľom sú určené predovšetkým pre čerpadlá, ventilátory a dúchadlá. Prevedenie v pätkovej verzii, prírubová so štandardným hriadeľom podľa normy UNEL. Tieto jednostupňové prevodovky séria S môžu byť doplnené širokou škálou elektromotorov, ako sú asynchrónne motory IEC aj kompaktné (BN-BE-BX/M-ME-MX) a reluktančné motory (BSR).
Kľúčové výhody
Nákladovo efektívne riešenie
Minimalizovaný montážny priestor
Robustnosť
Znížená štandardná vôľa
Vysoko dynamické a energeticky úsporné riešenie
Hlavné možnosti
Prevodovka dodávaná s olejom [veľkosť 50]
Povrchová ochrana do C5
Fluórové elastomérové olejové tesnenia
Krútiace momenty prevodoviek
21 Nm… 200 Nm
Výkon pre vstupné otáčky (n1= 1400 min-1)
0,09 kW … 11,6 kW
Prevod
1,4 … 13,1
Výstupná konfigurácia
Pätkové prevedenie
Prírubové prevedenie
Motory
Vstupný pevný hriadeľ
Vstup so e-motorovou spojkou:
– M, ME, MX [kompaktné asynchrónne motory]
– BN, BE, BX [IEC asynchrónne motory]
– BSR [IEC reluktančné motory]
– BS [IEC jednofázové motory]
Hlavné doplnky motorov
Termistory, termostatické senzory
Externé chladenie
Inkrementálne , sin/cos absolútne jedno/viacotáčkové snímače enkódery
Tropikalizácia
Anti-kondenzačné ohrievače
Špecifikácia Jednostupňové prevodovky SÉRIA S
| Typ | Kr.moment Nm |
| S 10 | 21 |
| S 20 | 37 |
| S 30 | 70 |
| S 40 | 125 |
| S 50 | 200 |
