MAV 6901

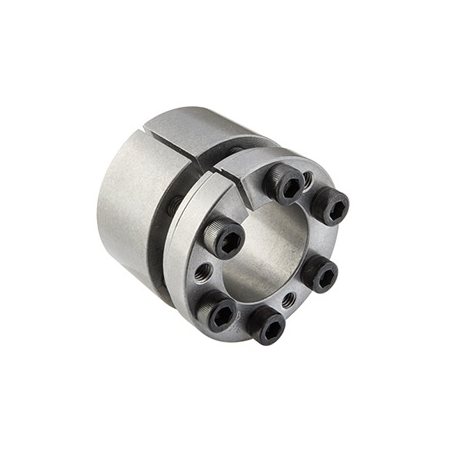

Zverné upínacie púzdro MAV 6901 poskytuje pevné spojenie s nulovou vôľou medzi hriadeľom a nábojmi ako sú ozubené kolesá, remenice, páky, rotory a iné.

Špecifikácia Upínacie púzdro MAV 6901

Charakteristika produktu

  • prenosný krútiaci moment od 290 do 15 520 Nm
  • samocentrovanie, samosvornosť
  • dizajn s jedným kužeľom
  • montážna dĺžka väčšia ako MAV 1062
  • mazanie: potravinársky olej schválený FDA trieda H-1
  • tolerancie: hriadeľ h8; vŕtanie náboja H8
  • povrchová úprava vŕtania hriadeľa a náboja 0,8 ≤ Ra ≤ 3,2 μm

Vlastnosti

  • štrbinový vnútorný krúžok s integrovanými odtláčacími závitovými otvormi
  • štrbinový vonkajší krúžok
  • sada skrutiek s valcovou hlavou, trieda A4-80

Súbory na stiahnutie

MAV_6901_SS_ENG-1
