MAV 1204

Vlastnosti

  • tuhá spojka hriadeľ-hriadeľ
  • stredná kapacita
  • trojdielny dizajn
  • kompaktný dizajn
  • samouvoľňovacie kužele, namazané MoS2 (μ = 0,05). Kužely olejované (samosvorné) do veľkosti 14×44
  • skrutky namazané MoS2 (μ = 0,10)
  • pripojenie hriadeľov s rôznymi priemermi je možné cez vnútorný krúžok s dierou alebo adaptér
  • tolerancia hriadeľov: h7 – h9
  • povrchová úprava hriadeľov Ra < 3,2 μm
  • hriadele – kontaktné plochy spojky: naolejované (μ = 0,12)

Zloženie

  • štrbinový vnútorný krúžok
  • predný vonkajší krúžok
  • zadný vonkajší krúžok
  • sada skrutiek so šesťhrannou hlavou, trieda 10.9 (veľkosť < M6 triedy 8.8)



Downloads

MAV1204

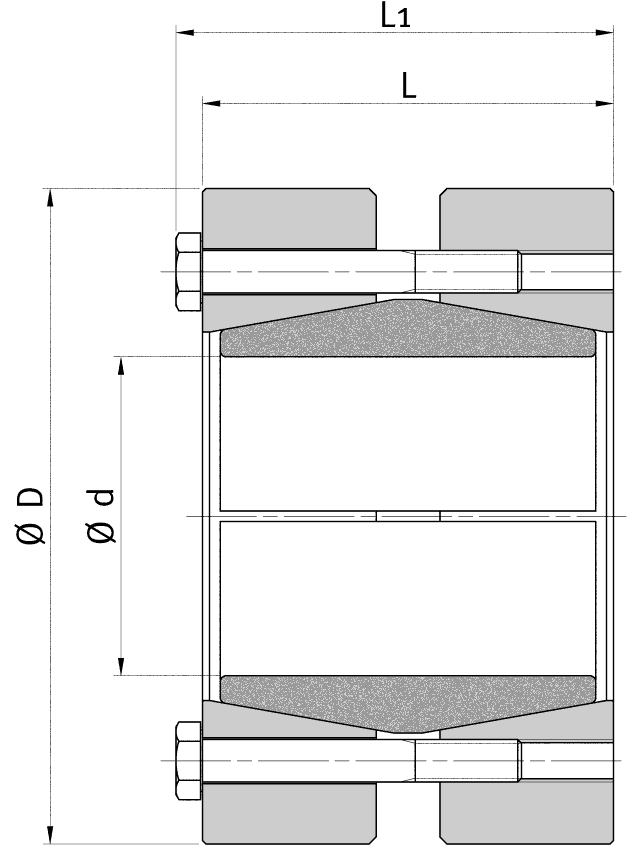

Technical Drawing
