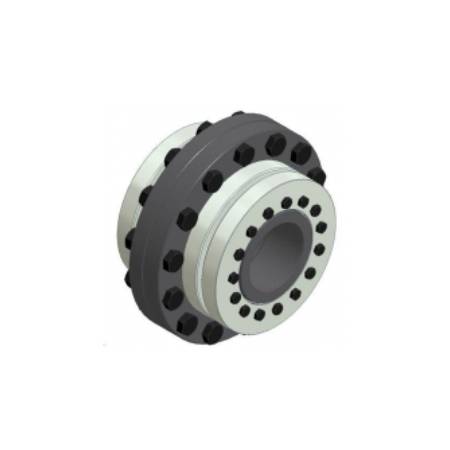

MAV FC2008

Vlastnosti

  • tuhá spojka hriadeľ-hriadeľ s prírubami a zmršťovacími kotúčmi MAV 2008
  • stredná kapacita
  • vhodné na pripojenie hriadeľov stredného až veľkého priemeru
  • Odpojenie hriadeľov vyžaduje len niekoľko milimetrov osového priestoru
  • je možné spojenie hriadeľov s rôznymi priemermi
  • tolerancia hriadeľov: pozri tabuľku pre zmršťovacie kotúče
  • povrchová úprava hriadeľov Ra < 3,2 μm
  • hriadele – styčné plochy otvorov prírub: odmastené a suché (μ = 0,15)

Zloženie

  • dva zmršťovacie kotúče MAV 2008
  • samčia spojovacia príruba
  • samica spojovacia príruba
  • sada skrutiek so šesťhrannou hlavou, trieda 10.9
  • sada šesťhranných matíc, trieda 10

Downloads

MAV FC2008

MAV-FC2008-INSTALLATION and REMOVAL INSTRUCTIONS

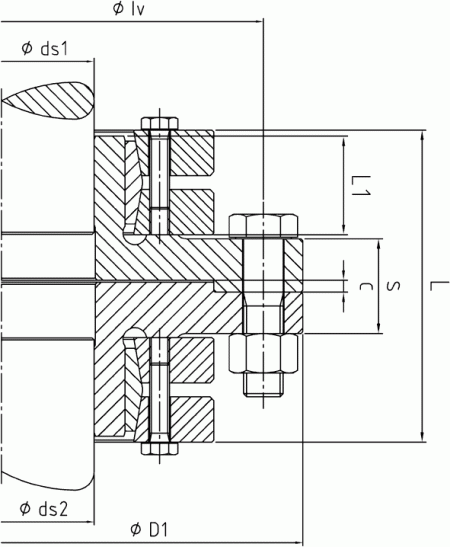

Technical Drawing
