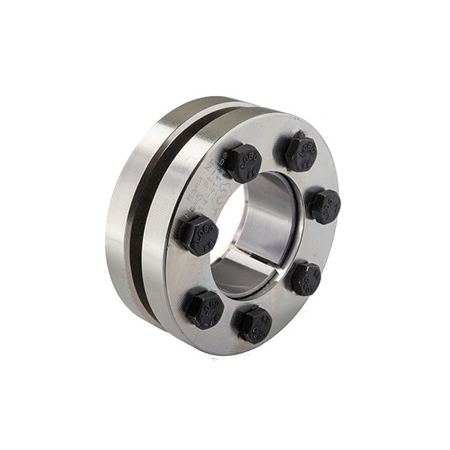

MAV 2008 Štandardná séria

Zverné upínacie púzdro MAV 2008 poskytuje pevné spojenie s nulovou vôľou medzi hriadeľom a nábojmi ako sú ozubené kolesá, remenice, páky, rotory a iné.

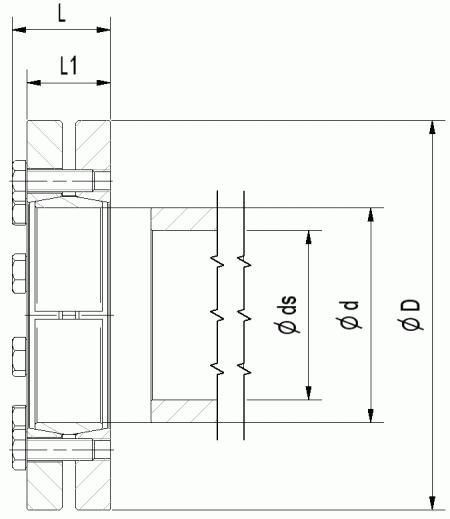

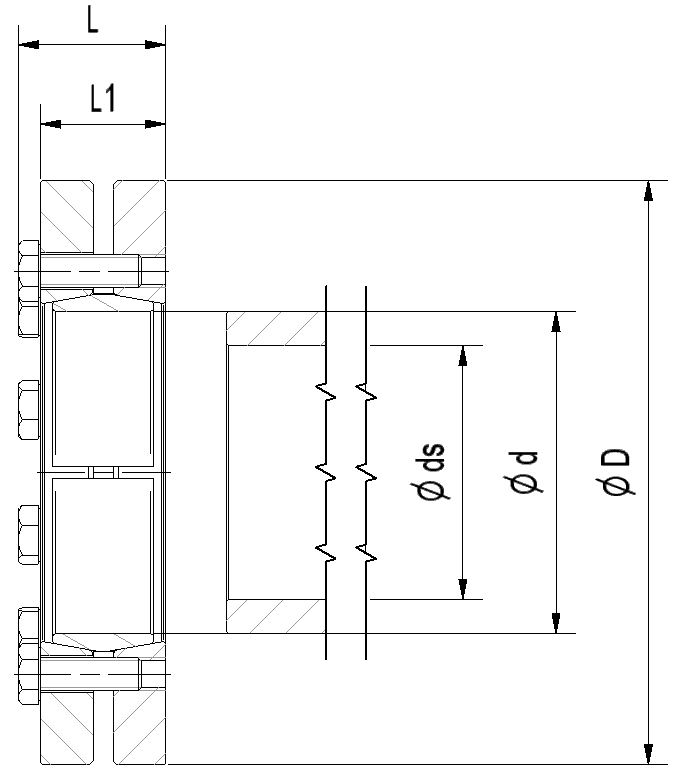

Špecifikácia Upínacie púzdro MAV 2008

Charakteristika produktu

• vonkajšie blokovacie zariadenie pre dutý hriadeľ (náboj) – spojenie hriadeľa
• trojdielny dizajn
• samouvoľňovacie kužele, mazané MoS2 (μ = 0,05)
• skrutky namazané MoS2 (μ = 0,10)
• pozinkované vonkajšie krúžky
• O-krúžok medzi vonkajšími krúžkami od veľkosti d = 140 mm a viac
• MAV 2008: štandardná séria, stredná kapacita
• tolerancia vonkajšieho priemeru náboja: h8
• povrchová úprava hriadeľa a náboja Ra < 3,2 μm

Zloženie

• štrbinový vnútorný krúžok
• predný vonkajší krúžok
• zadný vonkajší krúžok
• sada skrutiek so šesťhrannou hlavou, trieda 10,9 (veľkosť < M6 od triedy 8,8)
