Ťažká séria MAV 2208

Zverné upínacie púzdro MAV 2208 poskytuje pevné spojenie s nulovou vôľou medzi hriadeľom a nábojmi ako sú ozubené kolesá, remenice, páky, rotory a iné.

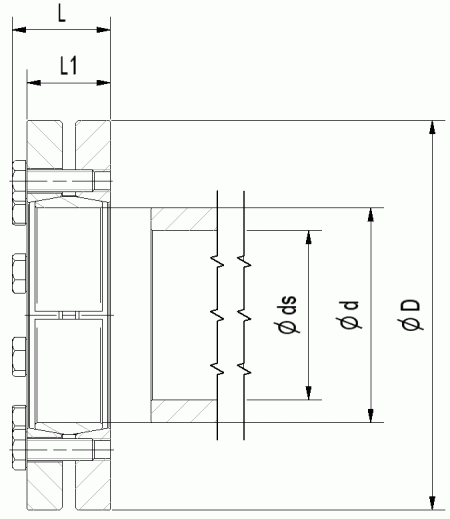

Špecifikácia Upínacie púzdro MAV 2208

Charakteristika produktu

  • vonkajšie blokovacie zariadenie pre dutý hriadeľ (náboj) – spojenie hriadeľa
  • trojdielny dizajn
  • samouvoľňovacie kužele, mazané MoS2 (μ = 0,05)
  • skrutky namazané MoS2 (μ = 0,10)
  • pozinkované vonkajšie krúžky
  • O-krúžok medzi vonkajšími krúžkami od veľkosti d = 140 mm a viac
  • MAV 2208: ťažká séria, vysoká kapacita
  • tolerancia vonkajšieho priemeru náboja: h8
  • povrchová úprava hriadeľa a náboja Ra < 3,2 μm
  • kontaktná plocha hriadeľ – vŕtanie náboja odmastená a suchá (μ = 0,15)

Vlastnosti

  • štrbinový vnútorný krúžok
  • predný vonkajší krúžok
  • zadný vonkajší krúžok
  • sada skrutiek so šesťhrannou hlavou, trieda 10,9 (veľkosť < M6 od triedy 8,8)
