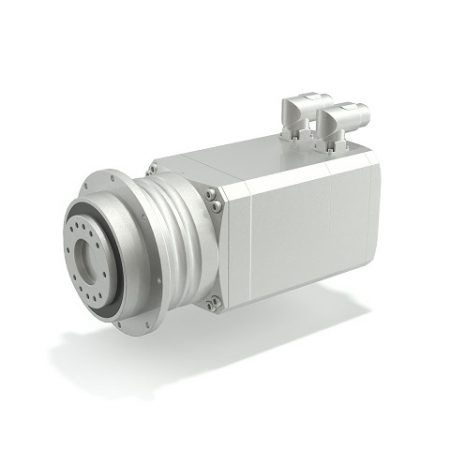

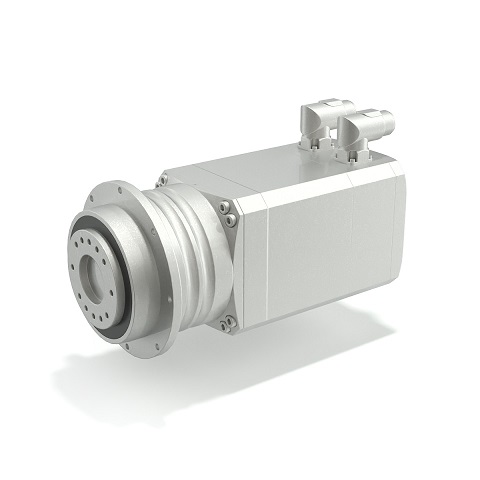

Séria BMS

Séria BMS – Použitím integrovaného riešenia namiesto tradičného riešenia prevodovka/motor – séria ponúka revolučný dizajn šetriaci priestor, širšiu škálu možností a vyšší výkon vďaka synergiám medzi permanentnými magnetmi, synchrónnymi motormi a presnými technológiami špeciálnych planetových prevodoviek.
Vďaka veľmi spoľahlivým testovaným vlastnostiam má zákazník flexibilitu pri výbere troch typov výkonu s vynikajúcimi variantami kombinácií s nízkou rýchlosťou, strednou rýchlosťou a vysokou rýchlosťou. Všetky tieto varianty boli navrhnuté tak, aby optimalizovali potrebný výkon s výhodami najvyššej kompaktnosti, najvyššieho krútiaceho momentu / vstupných otáčok a optimalizácie veľkosti pohonu.
Tieto vynikajúce výhody sú dosiahnuté použitím 5 veľkostí prevodoviek a 14 motorov v kombinácii s 3 typmi navíjacích strojov. Dokonalosť a spoľahlivosť umožňujú nepretržitú bezpečnú prevádzku vašej aplikácie.

Hlavné možnosti
Dodatočný zotrvačník (voliteľné)
0. 5 … 70 (Kgm2 x 10-4)

Spätná väzba
• Resolver 2-pólový rezolver 8kHz & 10 kHz
• Optický kódovač EnDat jednootáčkový a viacotáčkový
• Optický kódovač Hiperface s jednootáčkový a viacotáčkový
• Kapacitný kódovač Hiperface jednootáčkový a viacotáčkový

Teplotný senzor
PTC
KTY 84-130
PT1000

Rozsah krútiaceho momentu
45 … 1200 Nm

Stupeň ochrany
IP65

Certifikácia
CE

Možnosti bŕzd
Pridržiavacia brzda (voliteľné)
24 Vdc

Mazanie
tzv.“life lubricated“, znamená bez potreby mazania, samomazané
Voliteľne – použitie maziva do potravinárskeho prostredia

Operácie
Nepretržitá povinnosť
Cyklická prevádzka

Motory
14 motorov s 3 typmi strojov na navíjanie priadze
3000 ot / min; 4500; 6000 ot / min
065A; 065B; 082B; 082C; 102A; 102B; 102C; 118A; 118B; 118c; 145b; 145C; 170B; 170C

Špecifikácia Séria BMS

Veľkosti BMS 060; 070; 090; 130; 160
Napájanie 230 … 400 Vac
Rýchlosť výstupu 50 … 1,500 rpm
Montážna dĺžka 157 .. 486 mm
