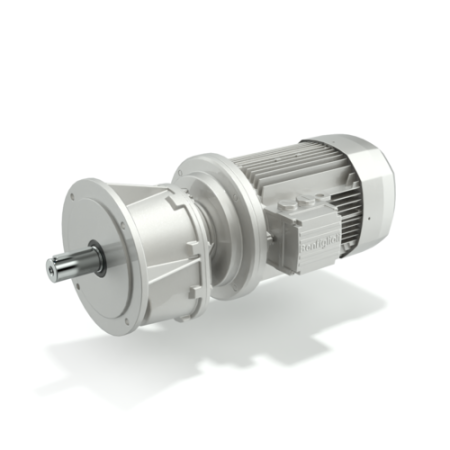

Súosé čelné prevodovky SÉRIA AS
Súosé čelné prevodovky SÉRIA AS od Bonfiglioli majú usporiadanie vstupného a výstupného hriadeľa v jednej osi. Tieto čelné prevodovky sú dlhoročne uznávané v priemysle, predovšetkým v ťažobnom priemysle, kde spoľahlivosť a nízke nároky na údržbu sú kľúčovými faktormi. Kompatibilita so širokou škálou bežných elektromotorov, môžu byť doplnené s asynchrónnymi motormi – IEC, aj kompakt (B-BE-BX), servomotory (BMD), reluktačné motory (BSR)
Kľúčové výhody
Minimálny montážny priestor
Redukovaný inštalačný priestor a široký rozsah výberu výstupnej rýchlosti
Znížená štandardná vôľa
Vysoko dynamické, energeticky úsporné riešenie
Široký rozsah voľby výstupnej rýchlosti
Hlavné možnosti
Povrchová ochrana do C5
Zosilnené ložiská
Znížená vôľa
Krútiace rameno
Fluoroelastomérové olejové tesnenia
Dvojitý sezónny vstup oleja
Taconite tesnenia
Krútiaci moment
50 … 12,000 Nm
Prenášaný výkon
0.09 … 222 kW
Prevodové pomery iN
4.34 … 202.1
Výstupné konfigurácie
Pätkové prevedenie
Prírubové prevedenie
Motory
Motorová príruba vstupný pevný hriadeľ
Vstup so e-motorovou spojkou:
– BN, BE, BX [IEC asynchrónne motory]
– BSR [IEC reluktančné motory]
– BS [IEC jednofázové motory]
Konfigurácia brzdy
Napätie DC alebo AC Rýchla brzda zviera / uvoľňuje cez elektronické riadenie AC / DC usmerňovač typu SB, NBR, SBR (voľba)
Hlavné doplnky motorov
Termistory, termostatické senzory
Externé chladenie
Inkrementálne , sin/cos absolútne jedno/viacotáčkové snímače enkódery
Tropikalizácia
Anti-kondenzačné ohrievače
Backstop
Špecifikácia Súosé čelné prevodovky SÉRIA AS
| Typ | Kr.moment Nm |
| 16 | 50 |
| 20 | 100 |
| 25 | 200 |
| 30 | 350 |
| 35 | 530 |
| 45 | 800 |
| 55 | 1350 |
| 60 | 2300 |
| 80 | 4200 |
| 90 | 6800 |
| 100 | 12000 |
