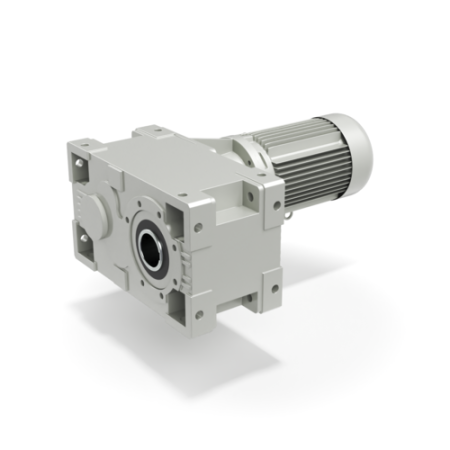

Paralelné prevodovky SÉRIA HDP

Paralelné prevodovky SÉRIA HDP od Bonfiglioli. Dômyselný vysoký krútiaci moment, veľká voľba prevodových stupňov, takmer všetky pracovné polohy v kompaktnom celku umožňujúce nasadenie v rôznych aplikáciách. Masívna monobloková prevodová skriňa SÉRIE HDP je vyrobená s vysokou presnosťou s tichým, bezvibračným chodom prevádzky.

Kľúčové výhody
Vysoký prenosový výkon
Robustnosť
Flexibilita montáže
Vysokú úroveň prisposobenia prevodovky podľa potrieb
Spoľahlivosť
Použiteľné vo výbušnom prostredí

Hlavné možnosti
Chladenie ventilátorom, chladiaca špirála, olejový ohrievač
Externá chladiaca jednotka
Backstop
Nútené mazanie
Snímače teploty a hladiny oleja
Drywell
V-ring bezkontaktné tesnenie
Certifikácia ATEX pre výbušné prostredie

Krútiaci moment
5 190 … 210 000 Nm

Prevodové pomery
7.1 … 500

Upevnenie
Pätkové, prírubové prevedenie, násuvné na hriadeľ

Výstup
Jedno/obojstranný plný vstupný hriadeľ
Dutý hriadeľ s drážkou pre pero
Zverné púzdro

Motory
Vstup s pevným hriadeľom
Vstup s e-motorovou spojkou:
– BN, BE, BX, BXN [IEC asynchrónne motory]
– BSR [reluktančné IEC motory]

Prídavné možnosti
Termistory a snímače termostatov
Nezávislé nútené chladenie
Inkrementálne, sin/cos absolútne jedno/viacotáčkové snímače enkódery
Tropicalizácia
Antikondenzačné ohrievače

Špecifikácia Paralelné prevodovky SÉRIA HDP

Typ Kr. moment Nm
HDP 60 5 190
HDP 70 7 060
HDP 80 12 600
HDP 90 17 900
HDP 100 28 120
HDP 110 31 790
HDP 120 41 250
HDP 130 69 570
HDP 140 87 060
HDP 150 117 200
HDP 160 147 070
HDP 170 190 200
HDP 180 210 000
