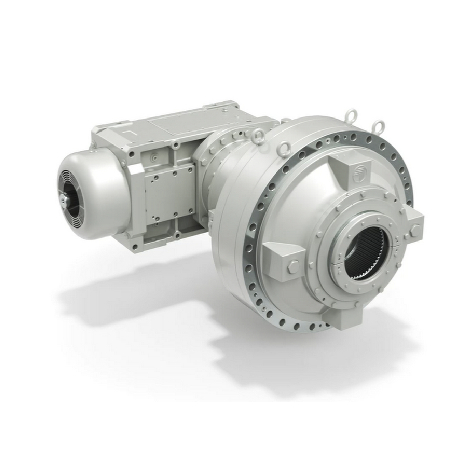

Kombinované prevodovky Séria 3/H

Kombinované prevodovky Séria 3/H od Bonfiglioli spájajú vysokú hustotu krútiaceho momentu planétových prevodoviek s robustnosťou a vysokorýchlostnou prevádzkou vysoko výkonných produktov so šikmým kužeľom. Táto konfigurácia môže poskytnúť skvelý prenos sily vo veľmi kompaktnom priestore vďaka svojmu uhlovému usporiadaniu. Sériu 3/H je možné dodať aj so sadou doplnkov ako sú hydraulické spojky alebo chladiace okruhy, prispôsobené podľa potrieb zákazníkov.

Séria 3/H pozostáva z 10 štandardných katalógových veľkostí, ktoré dokážu preniesť až 1200 kNm krútiaceho momentu. Široký výber prevodových pomerov a predovšetkým dostupnosť mnohých stredných veľkostí umožňujú túto kombinovanú prevodovku ponúknuť ako skutočne kompletnú odpoveď na potreby cieľových aplikácií.

Kľúčové výhody
Extrémne vysoký prenosný krútiaci moment a výkon
Vhodné pre všetky náročné aplikácie
Vysoká odolnosť proti nárazom
Spoľahlivosť
Jednoduchá údržba
Vysoká úroveň prispôsobenia

Hlavné možnosti
Pomocné tepelné zariadenia
Nútené mazanie
Zariadenia spätného chodu
Krútiace rameno
Základné dosky
Kvapalinové spojky
Čeľusťové brzdy

Okrem toho sú k dispozícii špeciálne, kompletné a prispôsobené riešenia Power pack podľa potrieb zákazníka.

Rozsah krútiaceho momentu
135 000 … 1 750 000 Nm (1 194 850 … 15 488 805 lb)

Prevodové pomery
89,1… 1070

Certifikácie
Osvedčenie o zhode
Inšpekčný certifikát

Výstup
Pevný valcový hriadeľ
Pevný hriadeľ s drážkou pre pero
Pevný hriadeľ s opornými nožičkami
Pevný hriadeľ s drážkou pre pero a podpornými nožičkami
Dutý hriadeľ so zverným púzdrom
Dutý hriadeľ s drážkou pre pero

Motory
Vstup s pevným hriadeľom
Vstup s e-motorovou spojkou:
– M, ME, MX, MXN [kompaktné asynchrónne motory]
– BN, BE, BX, BXN [IEC asynchrónne motory]
– BSR [reluktančné IEC motory]
– BS [IEC jednofázové motory]

Možnosti motora
Termistory a Termostatické senzory
Nezávislé cudzie chladenie
Inkrementálne, sin/cos absolútne jedno/viacotáčkové snímače
Tropicalizácia
Antikondenzačné ohrievače
Backstop

Špecifikácia Kombinovaná Planétová kuželočelná prevodovka SÉRIA 3/H
