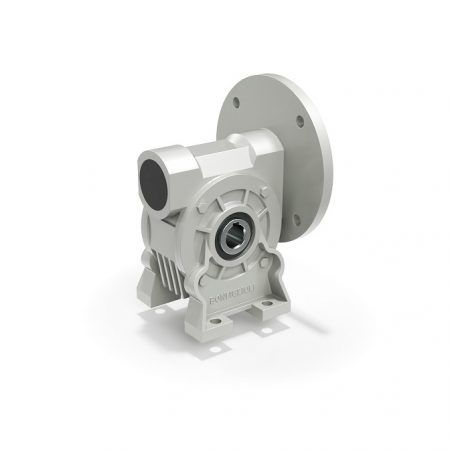

Závitovkové prevodovky SÉRIA VF/W
Závitovkové prevodovky SÉRIA VF/W od Bonfiglioli sú revolučným medzníkom vo svete priemyslu. Tieto šnekové prevodovky skombinovali nekompromisnú kvalitu spolu s najmodernejšou technológiou a dobrou cenou v pomere k účinnosti.
Modifikácie týchto prevodoviek sú dosiahnuté pomocou širokého výberu rozličných inštalačných polôh, výberu hriadeľa a konfigurácie motorového adaptéru, ktoré poskytuje už základná výbava. Ozubená predloha, kombinácia dvoch závitovkových prevodoviek s použitím obmedzovaču krútiaceho momentu alebo samostatne, vytvárajú z prevodovky veľmi univerzálny hnací systém.
Závitovkové prevodovky SÉRIA VF/W je možné doplniť s asynchrónnymi motormi – aj IEC aj kompaktnými.
Kľúčové výhody
– Nákladovo efektívne riešenie
– Slabý hluk
– Minimálny montážny priestor
– Dlhá životnosť
– Vysoká spoľahlivosť
– Vysoký počet možných konfigurácií
– Široký rozsah voľby výstupnej rýchlosti
– Široký rozsah výberu výstupného krútiaceho momentu
– ATEX prevodovka do výbušného prostredia 2G/2D
Hlavné možnosti
Do C5 Povrchová ochrana
Krátka príruba a zosilnené ložiská
Krútiace rameno
Fluoroelastomérové olejové tesnenia
Krútiace momenty prevodoviek
13 Nm … 7 100 Nm (115 … 62 840 in-lb)
Výkon pre vstupné otáčky (n1= 1400 min-1)
0,04 kW … 75 kW
Prevodové pomery
7 … 100
Výstupná konfigurácia
Dutý hriadeľ s perom
Násuvný hriadeľ (jednostranný alebo obojstranný)
Obmedzovač krútiaceho momentu
Motory
Vstup s pevným hriadeľom
Vstup s e-motorovou spojkou:
– M, ME, MX, MXN [kompaktné asynchrónne motory]
– BN, BE, BX, BXN [IEC asynchrónne motory]
– BSR [reluktančné IEC motory]
– BS [IEC jednofázové motory]
Hlavné parametre pre brzdy
Napätie DC nebo AC
Rýchla brzda zviera/uvoľňuje pomocou elektronického riadenia AC/DC usmerňovača prúdu typu SB, NBR, SBR (voľba)
Prídavné modifikácie motorov
Termistory a Termostatické senzory
Nezávislé cudzie chladenie (ventilačná jednotka)
Inkrementálne, sin/cos absolútne jedno/viacotáčkové snímače enkódery
Tropicalizácia
Antikondenzačné ohrievače
Backstop
Špecifikácia Závitovkové prevodovky SÉRIA VF/W
Typ | Kr.moment Nm |
VF 27 | 13 |
VF 30 | 24 |
VF 44 | 55 |
VF 49 | 90 |
W 63 | 200 |
W 75 | 320 |
W 86 | 440 |
W 110 | 830 |
VF 130 | 1 500 |
VF 150 | 2 000 |
VF 185 | 3 600 |
VF 210 | 5 000 |
VF 250 | 7 100 |
