Popis

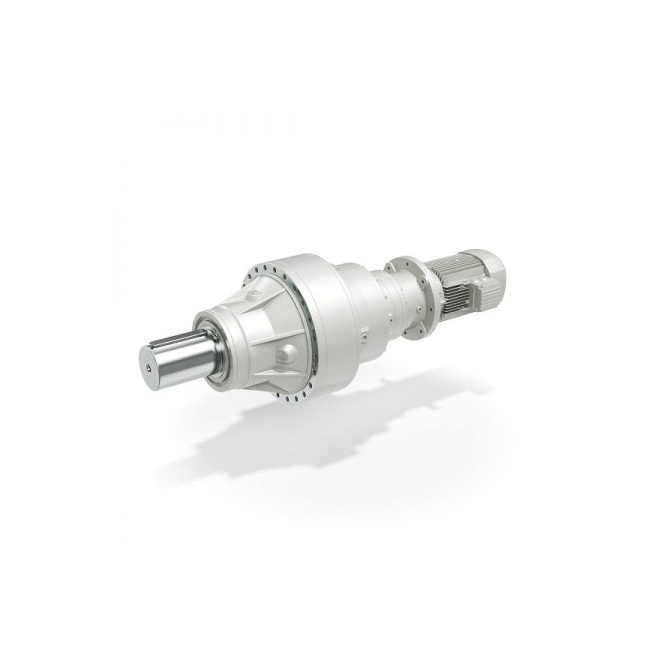

Kompaktné a k tomu výkonné prevodovky tvorí planetová poháňacia sústava série 300. Poskytuje široký výber pre množstvo náročných aplikácií, kde sa vyskytujú predovšetkým nárazové zaťaženia. Usporiadanie sústavy je vysoko účelové. Vďaka doplnkovému príslušenstvu určenému k montáži podľa projektu je možné vybrať výstupnú hriadeľ či motorové rozhranie. Prevodovky sú stavané v 18-tich veľkostiach, určených pre krútiace momenty nad 1 000 – 1 400 000 Nm. Nájdenie dokonalého riešenia pre akýkoľvek pohon je viac než prianie, je to istota na ktorej sa užívatelia môžu vždy bezpečne spoľahnúť.
Rozsah krútiaceho momentu
1000 … 1.100.000 Nm
Prenosný mechanický výkon
až do 1050 kW
Prevodové pomery
3,4 … 5.000
Verzie prevodoviek
In line
Pravouhlá (so špirálovo-kúžeľovým súkolím)
Výstupná konfigurácia
Pätkové a prírubové pripojenie
Výstupná hriadeľ: perodrážková, drážkovaná, drážkovaná dutá,
dutá so svorným púzdrom
Vstupná konfigurácia
Prírubová pre axiálne piestové motory
Hydraulické orbitové motory
IEC a Nema adaptéry
Plná vstupná hriadeľ
Hydraulická brzda
Hydraulické uvoľnenie parkovacej brzdy na požiadanie
Elektrická brzda
DC alebo AC
Špecifikácia
Séria | Krútiaci moment Nm |
---|---|
300 | 1.000 |
301 | 1.750 |
303 | 2.500 |
304 | 3.600 |
305 | 5.000 |
306 | 8.500 |
307 | 12.500 |
309 | 18.000 |
310 | 25.000 |
311 | 40.000 |
313 | 55.000 |
314 | 80.000 |
315 | 100.000 |
316 | 135.000 |
317 | 170.000 |
318 | 250.000 |
319 | 350.000 |
321 | 500.000 |
323 | 800.000 |
325 | 1.100.000 |
