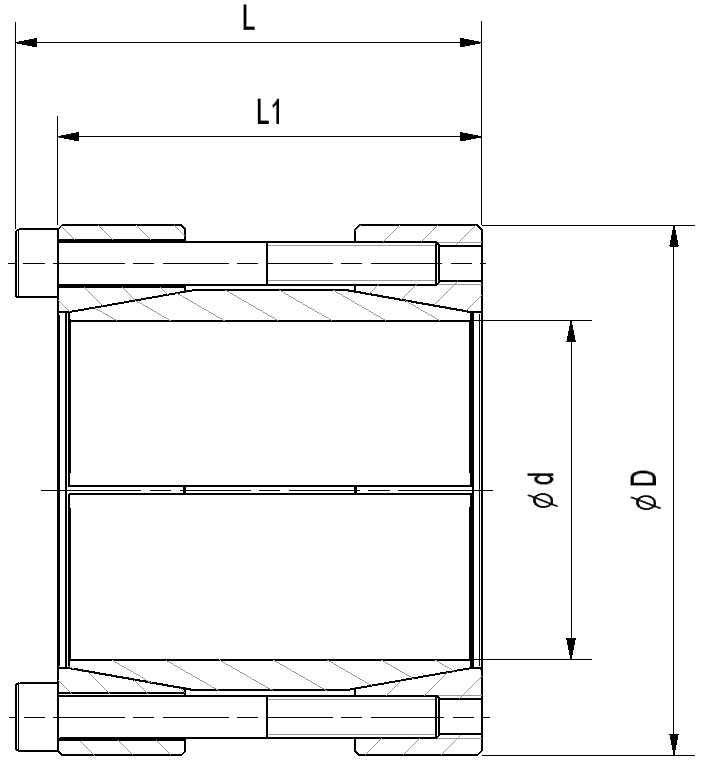

Mav 1004

Špecifikácia

Charakteristika produktu

  • pevná spojka hriadeľa k hriadeľu
  • nízka kapacita
  • 3-dielny dizajn
  • naolejované kužele (samo-uzamykanie) a skrutky
  • spojenie hriadeľa s rôznymi priemermi je možné prostredníctvom stupňovitých otvorov vnútorného krúžku alebo s upínacím púzdrom
  • tolerancie hriadeľa: h7-h9
  • konečná povrchová úprava hriadeľa Ra<3.2 µm
  • kontaktná plocha spojky-hriadeľa: naolejovaná (µ=0.12)

Zostava produktu

  • drážkový vnútorný prstenec
  • predný vonkajší prstenec
  • zadný vonkajší prstenec
  • sada šróbovateľných skrutiek, pevnosť 12.9
