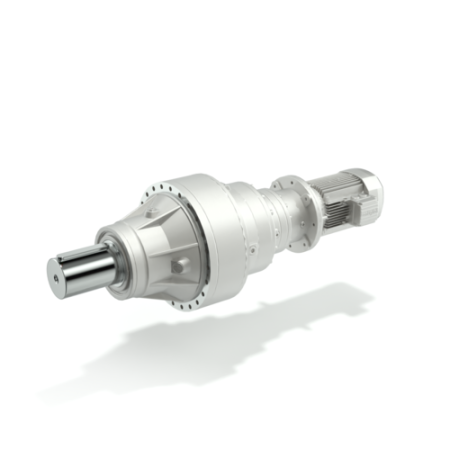

Planétové prevodovky SÉRIA 300M
Planétové prevodovky Séria 300M od Bonfiglioli je vynikajúcim riešením pre všetky náročné aplikácie, kde kompaktnosť nie je možnosť. Vďaka modulárnemu dizajnu je možné sériu 300M prispôsobiť tak, aby vyhovovala extrémne širokému spektru aplikácií. Séria 300 funguje bez nežiaducich prestojov aj v tých najdrsnejších prostrediach. Táto planétová prevodovka dosahuje špičkovú flexibilitu vďaka niekoľkým výstupom, ako aj konfiguráciám vstupov, ktoré sú k dispozícii pre všetkých 20 veľkostí. Séria 300M môže byť doplnená širokou škálou IEC elektromotorov.
Kľúčové výhody
– Vysoká hustota krútiaceho momentu
– Extrémne zníženie rýchlosti a vysoký výstupný krútiaci moment
– Nízke náklady na údržbu
– Mimoriadne prispôsobiteľné
– Vysoká úroveň prispôsobenia
– Flexibilita
– ATEX pre výbušnú atmosféru 2G/2D
Hlavné možnosti
koaxiálna /pravouhlá verzia
Nezávislá chladiaca jednotka
Patentované integrované riešenie chladenia
V-ring tesnenie
Certifikácia ATEX pre výbušné prostredie
Krútiace momenty prevodoviek
2 400 .. 2 000 000 Nm
Prevodové pomery
3.4 … 2,916
Certifikáty
Osvedčenie o zhode
Inšpekčný certifikát
ATEX
Hlavné parametre pre brzdy
negatívna viackotúčová brzda

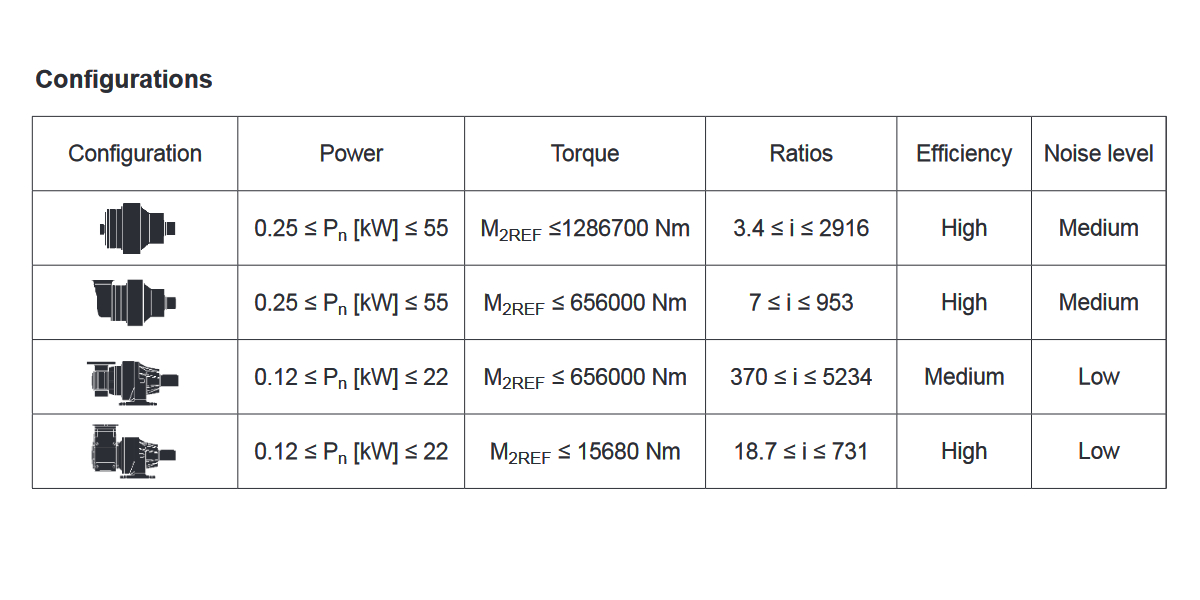

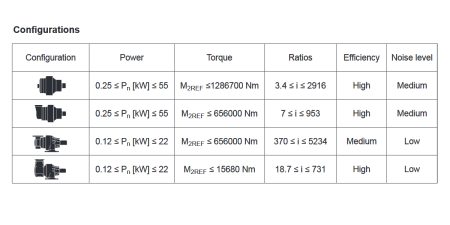

Prevedenie
Súosé
Pravouhlé (kombinácia s kuželočelnou prevodovkou Gleason)
Výstupná konfigurácia
Namontovaná pätka alebo príruba
Drážkovaný hriadeľ (pevný, vysokovýkonná verzia, dutý, dutý s axiálnym blokovacím zariadením)
Hriadeľ s pevným perom (pevný, vysokovýkonná verzia, s miešadlom/miešačkou)
Dutý hriadeľ s dvojitou drážkou pre pero alebo zverným púzdrom
Motory
Vstup s pevným hriadeľom
Vstup s e-motorovou spojkou:
– M, ME, MX, MXN [kompaktné asynchrónne motory]
– BN, BE, BX, BXN [IEC asynchrónne motory]
– BSR [reluktančné IEC motory]
– BS [IEC jednofázové motory]
Prídavné modifikácie motorov
Termistory a Termostatické senzory
Nezávislé cudzie chladenie (ventilačná jednotka)
Inkrementálne, sin/cos absolútne jedno/viacotáčkové snímače enkódery
Tropicalizácia
Antikondenzačné ohrievače
Backstop
Špecifikácia Planétové prevodovky SÉRIA 300M
| Typ | Kr.moment Nm |
| 300 | 2 400 |
| 301 | 3 400 |
| 303 | 5 200 |
| 304 | 7 300 |
| 305 | 8 800 |
| 306 | 14 900 |
| 307 | 21 000 |
| 309 | 29 000 |
| 310M | 47 600 |
| 311M | 58 300 |
| 313M | 115 000 |
| 314M | 115 000 |
| 315M | 135 000 |
| 316M | 192 000 |
| 317M | 393 000 |
| 318M | 550 000 |
| 319 | 680 000 |
| 321 | 934 000 |
| 323 | 1 580 000 |
| 325 | 2 000 000 |
