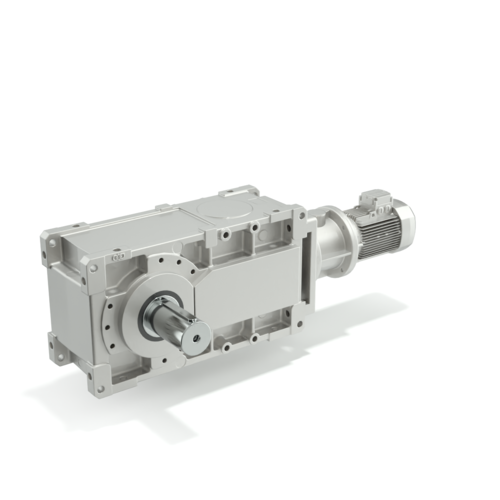

Pravouhlé prevodovky SÉRIA HDO
Pravouhlé prevodovky SÉRIA HDO od Bongiflioli optimalizujú vynikajúci výkon s kompaktnými rozmermi a flexibilitu. Skriňa tejto kuželočelnej prevodovky je z tvárnej liatiny a zaručuje pevnosť vo všetkých prípadoch, zatiaľ čo samotná prevodovka vykonáva tichú a bezvibračnú prevádzku aj v tých najdrsnejších podmienkach. Výstupný hriadeľ je možné vybrať v paralelnom variante (séria HDP) alebo v pravouhlom variante (HDO).
Kľúčové výhody
Vysoko prenosný výkon
Robustnosť
Flexibilita montáže
Spoľahlivosť
Použiteľné vo výbušnom prostredí
Hlavné možnosti
Chladenie ventilátorom, chladiaca špirála, olejový ohrievač
Externá chladiaca jednotka
Backstop
Nútené mazanie
Snímače teploty a hladiny oleja
Drywell
V-ring bezkontaktné tesnenie
Certifikácia ATEX pre výbušné prostredie
Krútiacie momenty prevodoviek
8 990 … 209 900 Nm
Prevodové pomery
5,6 … 490
Upevnenie
Pätkové a prírubové prevedenie
Vstup
plný hriadeľ, pružná spojka
Výstup
Jedno/obojstranný plný vstupný hriadeľ
Dutý hriadeľ s drážkou pre pero
Zverné púzdro
Motory
Vstup s pevným hriadeľom
Vstup s e-motorovou spojkou:
– BN, BE, BX, BXN [IEC asynchrónne motory]
– BSR [reluktančné IEC motory]
Prídavné možnosti
Termistory a snímače termostatov
Nezávislé nútené chladenie
Inkrementálne, sin/cos absolútne jedno/viacotáčkové snímače enkódery
Tropicalizácia
Antikondenzačné ohrievače
Špecifikácia Pravouhlé prevodovky SÉRIA HDO
Typ | Kr. moment Nm |
HDO 71 | 8 990 |
HDO 81 | 14 740 |
HDO 91 | 21 610 |
HDO 95 | 23 200 |
HDO 100 | 28 210 |
HDO 110 | 31 790 |
HDO 120 | 41 250 |
HDO 125 | 49 240 |
HDO 130 | 69 570 |
HDO 140 | 87 060 |
HDO 150 | 117 800 |
HDO 160 | 147 070 |
HDO 170 | 190 190 |
HDO 180 | 209 900 |
