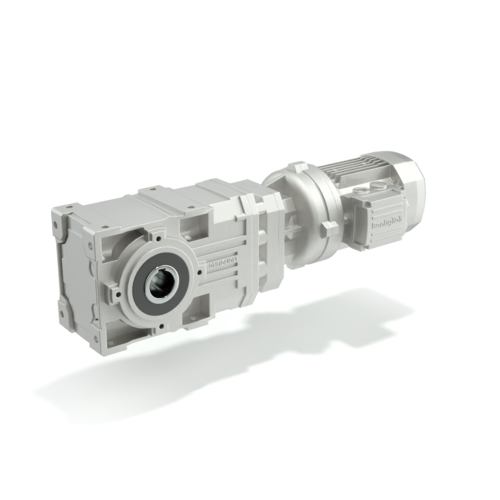

Kužeľočelné prevodovky SÉRIA A
Kužeľočelné prevodovky Séria A od spoločnosti Bonfiglioli sa vyznačujú kompaktnosťou vďaka usporiadaniu pravého uhla medzi vstupom a výstupom. Séria A kombinuje vysokú účinnosť a spoľahlivosť, nízke náklady na údržbu a široký rozsah krútiaceho momentu.
Kombinácia prevodovky robí tento pravouhlý produkt najúčinnejším a najodolnejším v portfóliu spoločnosti Bonfiglioli pre ľahké a stredné zaťaženie. Táto kužeľočelná prevodovka môže byť doplnená širokou škálou elektromotorov vyrobených spoločnosťou Bonfiglioli, ako napríklad asynchrónne motory , servomotory (BMD) a reluktančné motory (BSR).
Krútiace momenty prevodoviek
100 Nm… 14.000 N
Výkon pre vstupné otáčky (n1= 1400 min-1)
0,22 … 150 kW
RAO výkon pre vstupné otáčky
20kW … 276 kW
Prevod
5,4 … 1715
RAO prevod
9,5 … 168
Výstupná konfigurácia
– Pätkové a prírubové prevedenie – dva rozmery výstupných otvorov
– Svorné spojenie cez svorný disk S
– Výstupný hriadeľ v metrických alebo palcových mierach
Vstupná konfigurácia
– adaptér pre IEC alebo NEMA motory
– adaptér pre servomotory
– Vstupný hriadeľ v metrických alebo palcových mierach
Napojenie na AC elektromotory
– Integrovaný motor a brzdové motory k prevodovke – séria M / ME
– IIEC- normalizované motory a motory s brzdou – séria BN / BE
– Jeden alebo dvoj-rýchlostné motory
Hlavné voľby pre brzdy
– Napätie DC nebo AC
– Rýchla brzda zviera/uvoľňuje pomocou elektronického riadenia AC/DC usmerňovač prúdu typu SB, NBR, SBR (voľba)
Prídavné modifikácie motorov
– Termistory, termostaty, senzory, zmena napätia, externé chladenie, integrovaný frekvenčný menič či Push-Pull inkrementálny snímač
Použitie
Pásové dopravníky, reťazové dopravníky, paletizačné stroje, linky na sušenie a varenie, špirálová mraznička, lisovacia linka, manipulácia so surovinami – kŕmne, umývacie a triediace systémy, drviče, vrecovacie stroje, filtrácia vody, a mnohé iné.
Špecifikácia Kužeľočelné prevodovky SÉRIA A
| Typ | Kr.moment Nm |
| A 05 | 100 |
| A 10 | 150 |
| A 20 | 250 |
| A 30 | 410 |
| A 35 | 600 |
| A 41 | 850 |
| A 50 | 1 500 |
| A 55 | 2 000 |
| A 60 | 2 800 |
| A 70 | 5 000 |
| A 80 | 8 000 |
| A 90 | 14 000 |
